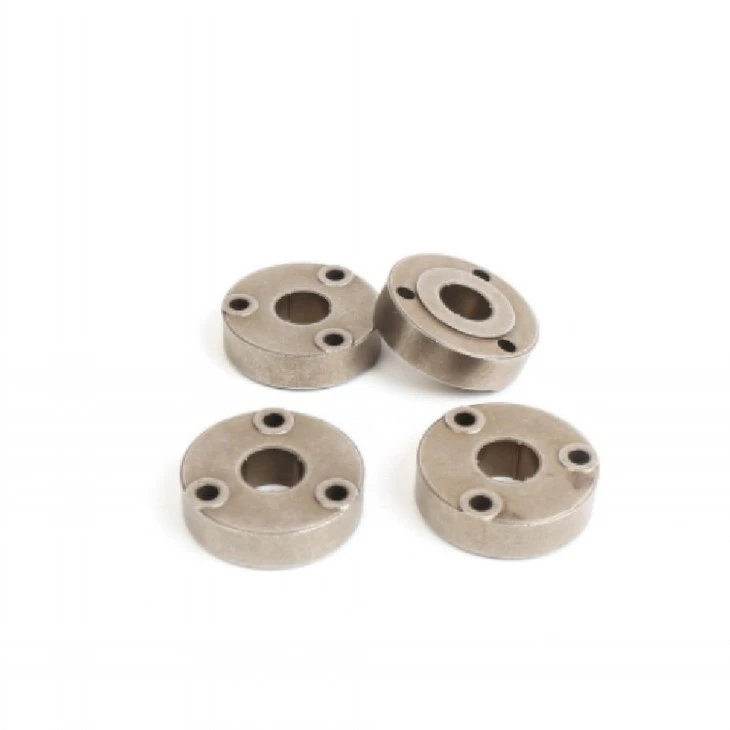

Planetbærer PM sintret del

produkt introduksjon

Produktfordeler

I ingeniørprosjekter, med tanke på de tekniske spesifikasjonene til designet, den nødvendige ytelsen eller plassbegrensningen, kreves det forskjellige typer girmotorer for å fullføre den tilsvarende girkassen. Girmotorer inneholder forskjellige girtyper, vanlige typer inkluderer cylindriske tannhjul, snekkegir, spiralformede gir, planetgir og til og med harmoniske gir. En vanlig type brukt med DC-motorer er planetgirmotoren. De to største fordelene med planetgirmotorer er høy effekttetthet, kompakt størrelse og vekt, planetgirmotorer er også vanligvis ganske effektive, er vanligvis svært nøyaktige og har lite tilbakeslag sammenlignet med andre girtyper. På den annen side har planetgirmotorer også en tendens til å koste litt mer enn andre typer konfigurasjoner og er mer komplekse å designe.

Anvendelser av planetgir

Disse tannhjulene kalles noen ganger "epicykloid" tannhjul, punktet på den roterende planeten sporer en episykloide kurve mens den roterer, begrepet "planet" brukes også, rotasjonsbevegelsen til hele enheten rundt det sentrale solhjulet etterligner bevegelsen til solsystem, planetene Girtog brukes i økende grad som aktuatorer for å få mer dreiemoment fra mindre drivverkskomponenter, planetgirtog brukes også i differensialsystemer og applikasjoner som krever svært lave reduksjonsforhold. Inngangs-, utgangs- og hjelpeaksler kan kobles til hvilket som helst av de tre trinnene for å oppnå hastighets-/momentkravene til applikasjonen.

Strukturen til et typisk planetgir

Planetgirhodet består av et solhjul, et ringgir og en planetbærerenhet som bruker tre til fem planetgir. Solgiret er vanligvis motordrevet, mens ringgiret vanligvis er i huset. Planetbæreren er vanligvis en støpt eller pulvermetallurgi laget, det er mange skruer på den, og planetene roterer på den. Planethjulene deler belastningen og roterer rundt solhjulet. Utgangsakselen er vanligvis koblet til utgangstrinnet på planetgirbæreren. Smøringen er vanligvis et tykt fett.

Beregning av planetgirforhold

I de fleste planetgirmotorer er solgiret inngangen, planetbæreren er utgangen, og ringgiret forblir stasjonært. Der solhjulet, bæreren og ringen kan være inngangen og utgangen kan forbli stasjonær, hvilket stykke som roterer bestemmer girforholdet, om girsettet er en reduksjonsgir eller en inkrementer, og hvilken retning utgangen roterer. Tabellen nedenfor viser de endelige drivforholdene for et girsett som har et 84-tannringhjul og et 12-tannsolgir.

Fordeler med planetgir

Forbedret repeterbarhet: Dens store radiale og aksiale belastninger gir pålitelighet og robusthet, minimerer feiljustering av gir, dessuten gir jevn overføring og lav vibrasjon under forskjellige belastninger perfekt repeterbarhet sex.

Perfekt presisjon: Stabilitet i de fleste rotasjonsvinkler for økt presisjon og pålitelighet av bevegelse, med et typisk forhold på 9:1 per trinn og opptil 9000:1 med 4 trinn.

Redusert støynivå: Fordi det er mer giroverflatekontakt, er rullingen mykere og hopping er praktisk talt ikke-eksisterende.

Mer holdbar: på grunn av sin torsjonsstivhet og bedre rulling, for å forbedre denne karakteristikken bidrar lageret til å redusere tap fra direkte friksjon mot akselen på huset, med lavere tilbakeslag enn tilsvarende parallellakselgir, gir Høyere effektivitet og jevnere drift.

Meget godt effektivitetsnivå: Planetære reduksjonsmidler tilbyr høyere effektivitet på grunn av deres design og interne layouttap minimeres under driften, denne drivmekanismen gir høyere effektivitet.

Økt dreiemomentoverføring: høy dreiemomenttetthet, flere planeter deler belastningen i stedet for ett gir, jo flere planeter jo mer belastning deles, dessuten kan det gjøres på en mer enhetlig måte.

Maksimal allsidighet: mekanismen er inneholdt i en sylindrisk girkasse, som kan installeres i nesten alle rom, kompakt størrelse og lavere vekt, med en diameter redusert med 50 prosent , og dreiemomentutgangen er den samme som for et tilsvarende parallellakselgir .
